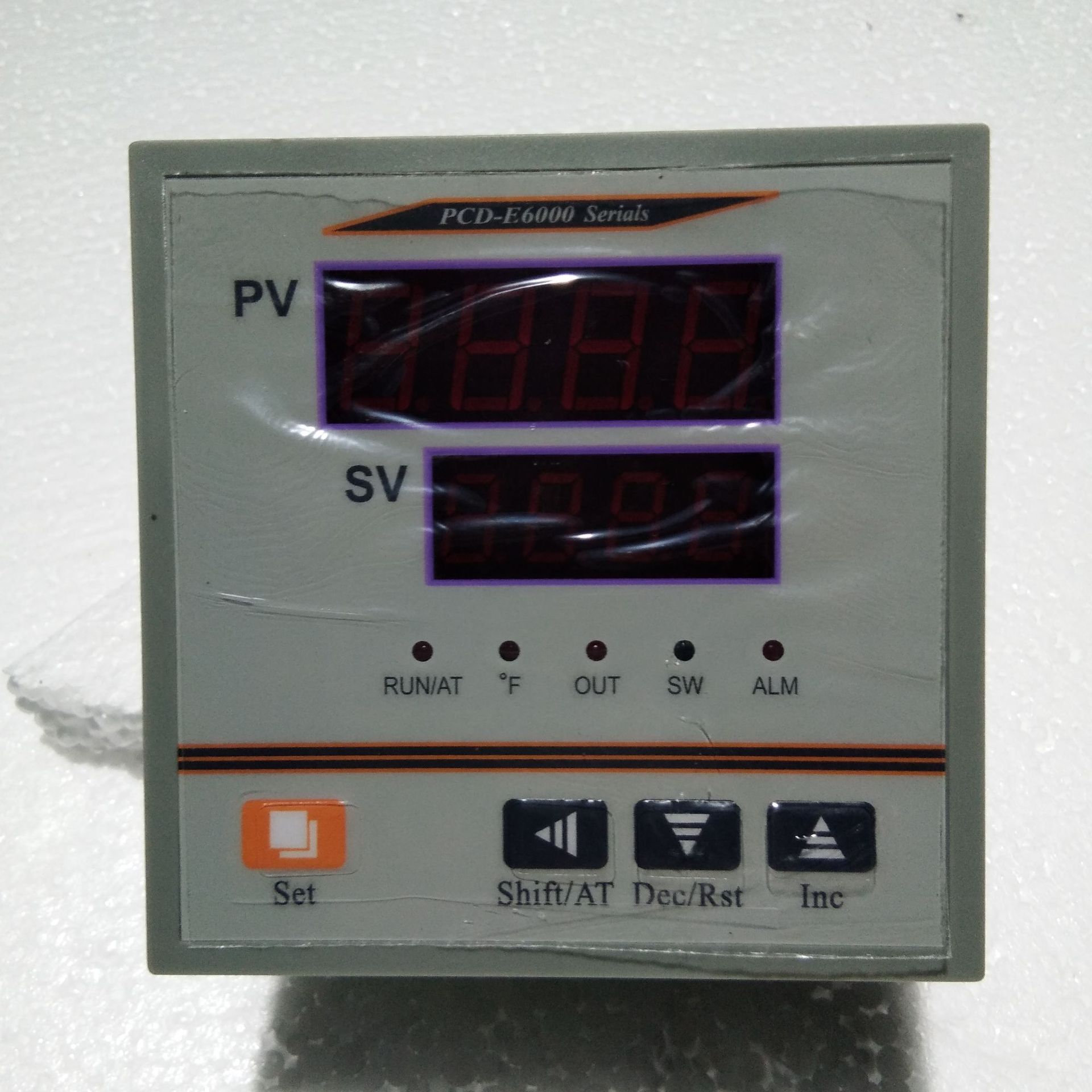

PC-E6000系列温度控制器，其外型美观、操作简单。

1．采用行业制作工艺和设计方案.

2．温度采用“模糊PID”控制，与传统的PID控制方式相比具有小的温度超调、快的稳定时间、好的控温精度等优点。

3．定时功能，定时功能可选择（无、恒温定时、开机计时），定时单位可选择（分钟、小时），恒温偏差值可设定，恒温提示时间可设定，定时结束提示时间可设定，定时结束是否维持恒温可设定。

4．可选择开始恒温时或定时结束时或超温报警时有独立开关量输出。

5．若选用热电阻型仪表，温度单位可选择摄氏度或华氏度。

6．有温度“自整定”功能，仪表自整定后自动得到一组控温系统PID参数。

7．有温度传感器开路、短路声光（蜂鸣器）报警提示，仪表自动断开加热输出。

二．产品代码

PCD – E 6

代码	表示内容	表示方法
①	外型尺寸	E：面板尺寸：96mm*96mm；开孔尺寸：91mmX91mm
②	显示方式	E：数码管显示
③	型号代码	6：6000型
④	特别输出	0：加热器电源与仪表电源相连，无法分离，即加热为带电输出； 1：加热器电源与仪表电源分离，即加热为开关量输出； 注：仅指可控硅输出型仪表的加热器接线方式。
⑤	传感器类型	0：PT100热电阻；C：CU50热电阻； E：E型热电偶；K：K型热电偶
⑥	输出方式	A：内接可控硅输出（负载功率≤1.0KW）； 0：内接可控硅输出（负载功率≤1.6KW）； 1：驱动固态继电器输出； 2：继电器输出（负载功率≤2KW）； 3：外接可控硅输出（若带保护继电器，负载功率≤3KW）； 7：继电器输出（负载功率≤700W）；
⑦	其它功能	N：若选用可控硅输出型仪表，表示无报警保护继电器。



三．主要技术指标及要求

1．温度设定范围

PT100：-50.0～400.0℃； CU50：0～100.0℃； E/K型热电偶：0～600.0℃

2．温度测量（显示）范围

PT100：-59.0～409.0℃； CU50：-20.0～120.0℃； E/K型热电偶：-30.0～630.0℃

3．时间设定范围：0～9999分钟（小时）； 计时误差：< 1%

4．温度测量值基本误差

PT100/CU50热电阻：< 0.3%； E/K型热电偶：< 0.5%；

5．工作环境：电源电压：220/110V±10%； 环境温度：-10～50℃； 相对湿度：< 85%RH；

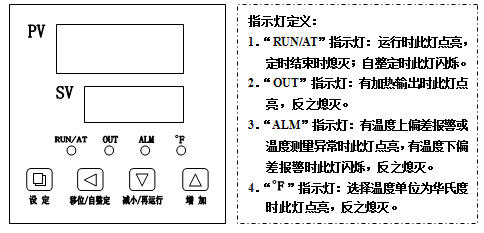

四．面板指示



五．操作及使用方法

1．仪表上电，显示窗上排显示“分度号和仪表型号”，下排显示“版本号”约2秒后进入到正常显示状态。

2．温度及时间的参看与设定

1）若无定时功能：

点击“设定”键，进入到温度设定状态，显示窗上排显示提示符“SP”，下排显示温度设定值，可通过移位、增加、减小键修改到所需的设定值；再点击“设定”键，退出此设定状态，修改的设定值自动保存。

2）若有定时功能

点击“设定”键，进入到温度设定状态，显示窗上排显示提示符“SP”，下排显示温度设定值，修改方法同上；再点击“设定”键，进入到时间设定状态，显示窗上排显示提示符“ST”，下排显示时间设定值；再点击“设定”键，退出此设定状态，修改的设定值自动保存。

当时间设为“0”时，表示没有定时功能，仪表连续运行，显示窗下排显示温度设定值；当设定时间不为“0”时，显示窗口下排显示运行时间，其个位小数点常亮，开始计时时，该小数点闪烁，计时时间到，运行结束，显示窗下排显示“End”，蜂鸣器断续鸣叫EST秒（详见内部参数表-2）后停止鸣叫。定时运行结束后，长按“减小”键3秒可重新启动运行。

3．温度测量值异常报警

若显示窗上排显示“----”，表示温度传感器故障或温度超过测量范围或仪表本身故障，仪表自动断开加热输出，蜂鸣器连续鸣叫，报警灯常亮，请仔细检查温度传感器及其接线。

4．上偏差超温报警时，蜂鸣器嘀、嘀声鸣叫，“ALM”报警灯常亮，断开加热输出；下偏差超温报警时，蜂鸣器嘀、嘀声鸣叫，“ALM”报警灯闪烁；若由于改变温度设定值而产生超温报警，“ALM”报警灯点亮，但蜂鸣器不鸣叫。

5．当蜂鸣器鸣叫时可按任意键消音。

6．“移位”键：在设定状态点击此键可使设定值移位闪烁修改；在正常显示状态下，长按此键

6秒可进入到温度自整定选择状态。

7．“减小”键：在设定状态点击此键可使设定值递减，长按此键可使设定值连续递减；在正常显示显示状态下，当定时运行结束后，长按此键3秒可重新启动运行。

8．“增加”键：在设定状态点击此键可使设定值递加，长按此键可使设定值连续递加。

六．系统自整定

当温度控制效果不理想时可进行系统自整定。自整定过程中温度会有较大过冲，用户在进行系统自整定前请充分考虑此因素。

在非设定状态下长按“移位”键6秒后进入到系统自整定选择状态，上排显示自整定提示符“AT”，下排显示“oFF”，可点击“增加”或“减小”键选择显示“on”或“oFF”，在显示“on”时，点击“设定”键，仪表进入到系统自整定状态，【AT】指示灯闪烁，自整定完成后，【AT】指示灯停止闪烁，控制器会得到一组更佳的PID参数，参数值自动保存。在系统自整定过程中长按“移位”键6秒后可中止自整定程序。

在系统自整定过程中若有上偏差超温报警，“ALM”报警灯不亮，蜂鸣器也不鸣叫，但加热报警继电器会自动断开。在系统自整定过程中“设定”键无效。在系统自整定过程中无论是否有恒温时间设定，控制器显示窗下排总是显示温度设定值。



七．温度内部参数的参看与设定

长按设定键约3秒，仪表显示窗上排显示密码提示符“Lc”，下排显示密码值，通过增加、减小和移位键，修改到所需的密码值。再点击设定键，若密码值不正确，仪表自动返回到正常显示状态，若密码值正确，则进入到温度内部参数设定状态，再点击设定键可以依次修改各个参数。再长按设定键3秒，可以退出此状态，参数值自动保存。详见下表：

内部参数表 -1

参数指示	参数名称	参数功能说明	（范围）出厂值
Lc	密码	“Lc=3”时可查看并修改参数值。	0
ALH	上偏差 超温报警	当“温度测量值＞温度设定值+HAL”时，有上偏差超温报警（参见五.4）。	(0～100.0℃) 20.0
ALL	下偏差 超温报警	当“温度测量值＜温度设定值-ALL”时，有下偏差超温报警（参见五.4）。 说明：当“ALL=0”时，下偏差报警无效。	(0～100.0℃) 0
P	比例带	时间比例作用调节。	注1
I	积分时间	积分作用调节。	(1～2000秒) 200
d	微分时间	微分作用调节。	(0～1000秒) 200
T	控制周期	加热控制周期。	(1～60秒) 5
Pb	测量温度偏差修正	通常用来修正低温测量时产生的误差。 Pb=实际温度值-仪表测量值	(-50.0～50.0℃) 0
PL	测量温度斜率修正	通常用来修正高温测量时产生的误差。 PL= 1000*（实际温度值-仪表测量值）÷仪表测量值	(-999～999) 0
Addr	通讯地址	预留，无效。	(1～32) 1
Loc	设定锁	0：可以修改温度或时间设定值； 1：禁止修改温度或时间设定值。	(0～1) 0

注1： CU50型： （0.1～100.0℃） 20.0； 其它：（0.1～300.0℃） 35.0

内部参数表 -2

参数指示	参数名称	参数功能说明	（范围）出厂值
Lc	密码	“Lc=9”时可查看并修改参数值。	0
ndA	温度 报警方式	0：只有温度上偏差超温报警； 1：同时有温度上、下偏差超温报警；	(0～1) 0
ndc	温度 控制方式	0：模糊PID控制；1：位式控制	(0～1) 0
dE1	位式控制 上偏差	当“温度测量值＞温度设定值＋dE1”时，关断加热输出； 当“温度测量值＜温度设定值－dE2”时，开启加热输出。 说明：此参数仅位式控制时有效。	(0～100.0℃) 0
dE2	位式控制 下偏差		(0～100.0℃) 0
ndT	定时方式	0：无定时功能；1：恒温定时； 2：开机定时	(0～2) 1
Hn	恒温计时方式	0：分钟计时；1：小时计时	(0～1) 0
SPd	恒温偏差	当“温度测量值≥温度设定值－SPd”时，认为进入恒温状态。	(0.1～100.0℃) 0.5
SPT	恒温 提示时间	当进入到恒温状态时，蜂鸣器提示时间。 注：当“SPT=9999”时，表示提示。	(0～9999秒) 0
EST	定时结束 提示时间	当定时结束后，蜂鸣器提示时间。 注：当“EST=9999”时，表示提示。	(0～9999秒) 60
EH	定时结束是否继续恒温控制	0：定时结束后关断加热输出； 1：定时结束后继续恒温控制。	(0～1) 0
ndo		预留，无效
oPn	门控功能	0：关闭开门判断功能； 1：开启开门判断功能。注2	(0～1) 0
nP	大功率输出	加热输出的大功率百分比。	(0～99%) 100
Co	关断加热输出偏差	当“温度测量值≥温度设定值+Co”时，关断加热输出。 说明：此参数仅PID控制时有效。	(0～100.0)50.0
SPL	小温度 设定值	温度设定值的小值。	注3
SPH	大温度 设定值	温度设定值的大值。	注4

注2： 为避免误判，对于无需开门判断或降温很快的系统，请选择关闭开门判断功能。

注3： PT100型： （-50.0～50.0℃） 0； 其它：（0～50.0℃） 0

注4： PT100型： （SPL～400.0℃） 300.0；CU50型： （SPL～100.0℃） 100.0；

E/K型热电偶： （SPL～600.0℃） 300.0；



内部参数表 -3

参数指示	参数名称	参数功能说明	（范围）出厂值
Lc	密码	“Lc=27”时可查看并修改参数值。	0
Fc	温度单位	0：摄氏度；1：华氏度	注5

注5：PT100/CU50热电阻：(0～1) 0； E/K型热电偶： (0～0) 0；

内部参数表 -4

参数指示	参数名称	参数功能说明	（范围）出厂值
Lc	密码	“Lc=567”时可查看并修改参数值。	0
rST	恢复 出厂值	0：取消恢复出厂值； 1：确认恢复出厂值。	(0～1) 0
