高压开关柜六氟化硫柜进出线中置柜高低压成套设备高压环网柜

¥ 8800元

提供商家：

联系我们：

更新时间：2025-11-22 11:55:18

注意！产品价格仅供参考，具体详情请联系





一.概述

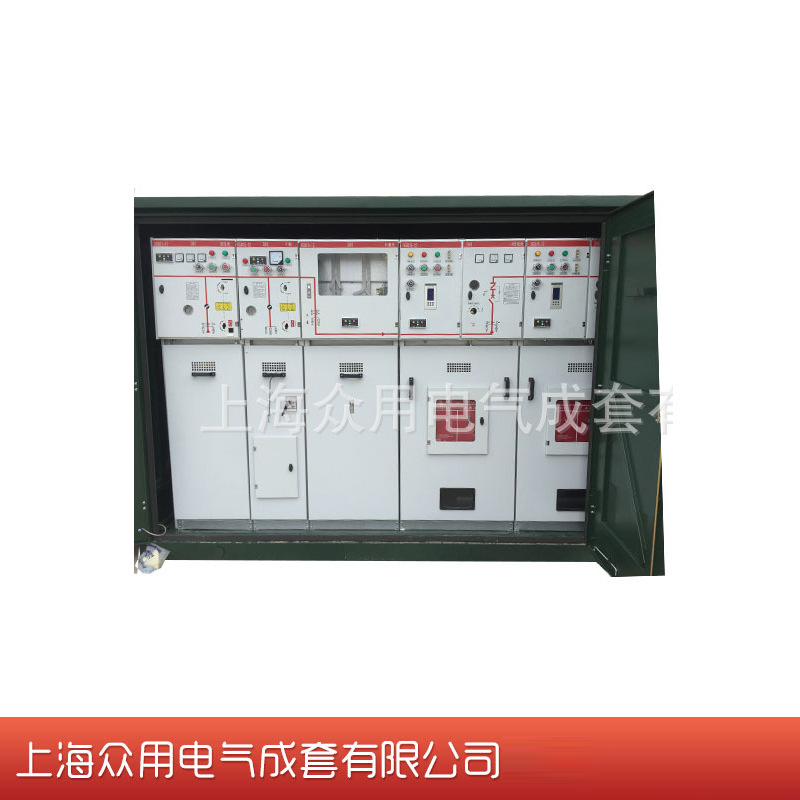

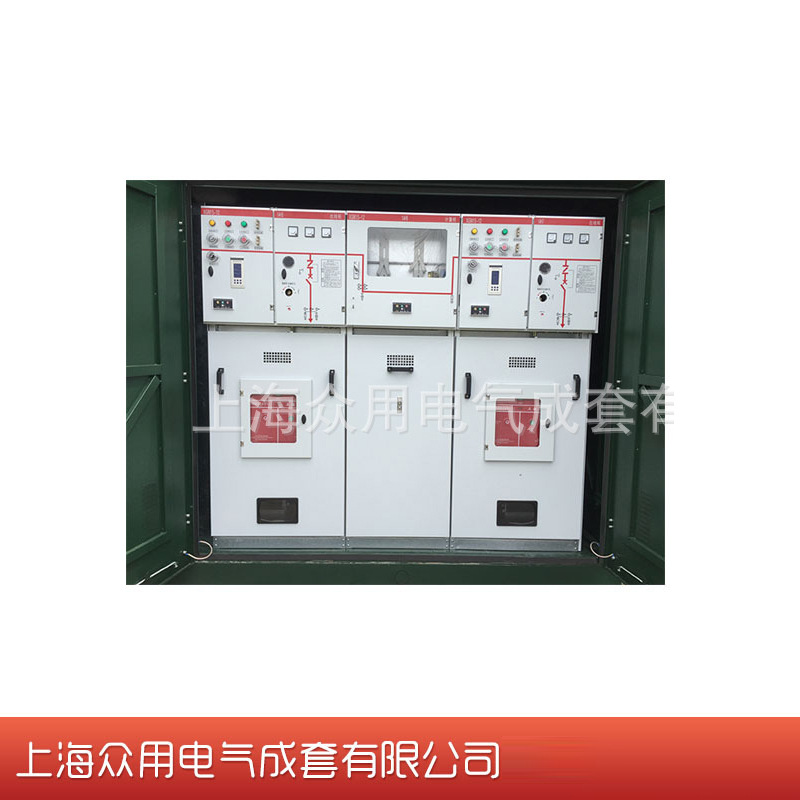

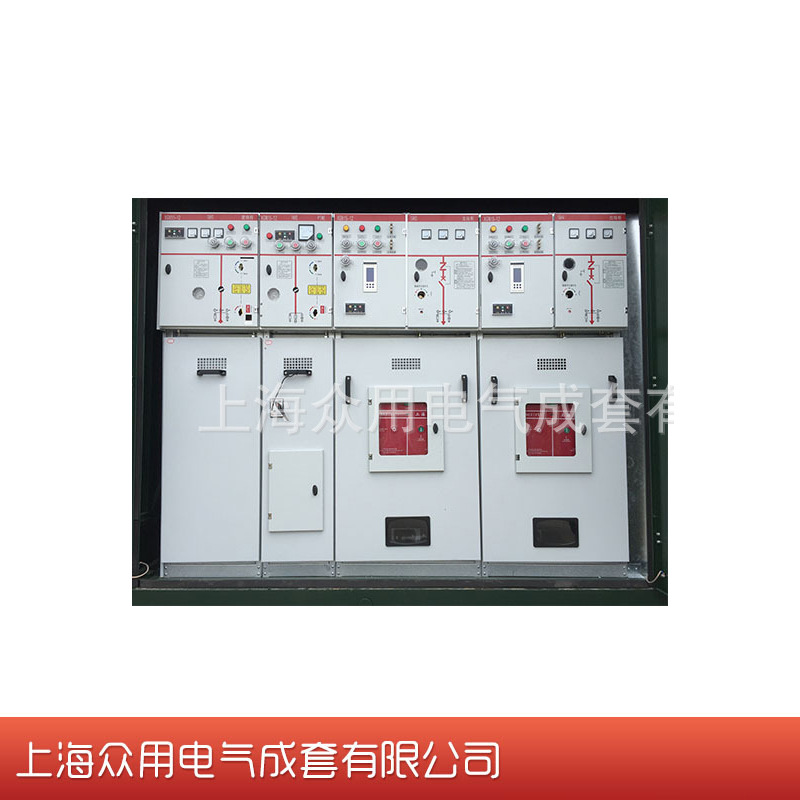

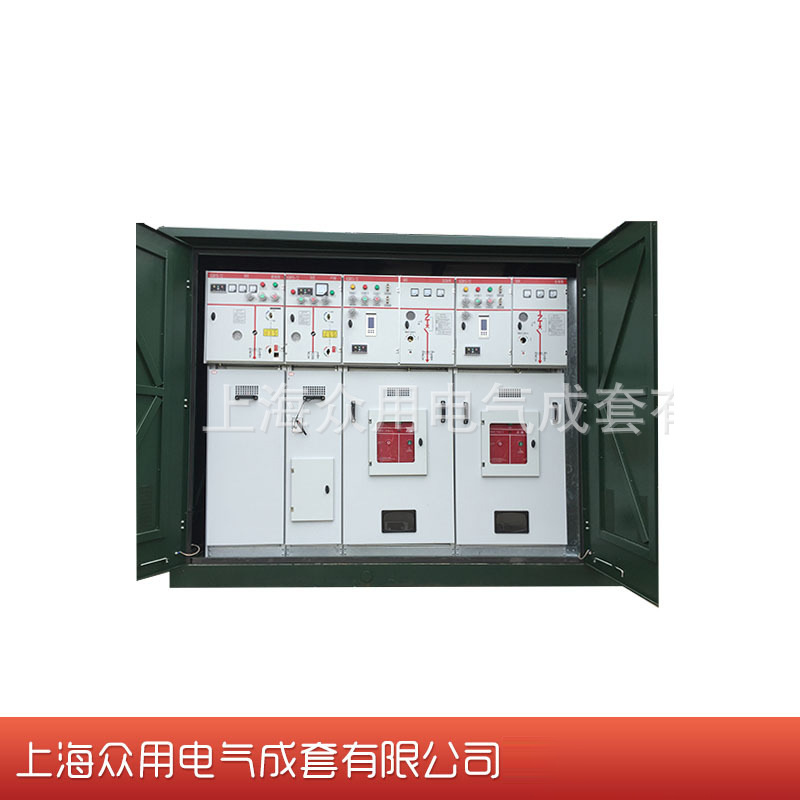

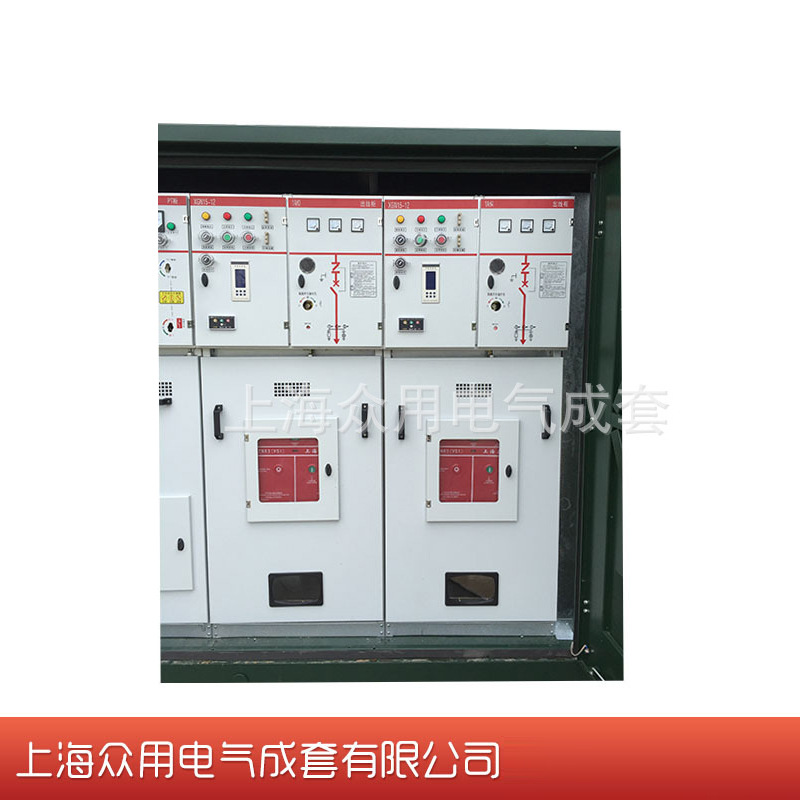

HXGN15－12高压环网柜适用于三相交流12KV、50HZ的配电系统中，广泛应用于城网建设和改造工程、工矿企业、高层建筑和公共设施等，作为环网供电单元和终端设备，起着电能的分配、控制和电气设备的保护。

引用标准

1.GB1984-89　　　　　 交流高压断路器

2.GB1985-89　　　　　 交流高压隔离开关和接地开关

3.GB11022-89　　　　　高压开关设备通用技术条件

4.GB16926-1997　　　　交流高压錪开关－熔断器组合电器

5.DL/T402-91　　　　　交流高压断路器订货技术条件

6.DL/T404-1997　　　　户内交流高压开关订货技术条件

7.DL/T486-92　　　　　交流高压隔离开关订货技术条件

8.DL/T593-1996　　　　高压开关设备的共用订货技术条件

二.技术参数

1.额定电压：　　　　　　12KV

2.额定工作电压：　　　　10KV

3.额定电流：　　　　　　630A

4.频率：　　　　　　　　50HZ

5.断路器额定开断电流：　20KA

6.额定短路关合电流：　　50KA（进线）

7.定短时耐受电流：20KA（进线及主母线）　20KA（出线）

8.额定短路时耐受电流时间：3S

9.额定峰值耐受电流：50KA（进线及主母线）50KA（出线）

10.断路器额定电流开断次数：20次

11.绝缘水平：　1分钟工频耐压对地42KV　　断口48KV　雷击冲击耐对地95KV　　　　断口110KV　　　　　　　

12.负荷开关开断能力要求：正常负荷电流630A　接地故障95A空载电流30A　　　

三.断路器机械寿命：10000次

负荷开关机械寿命：　　2000次

用手动操作机构

1.断路器合闸时间：　　0.2S

2.断路器分闸时间：　　0.06S

3.断路器合分闸时间：　0.002S

4.断路器弹跳时间：　　0.002S

5.断路器应装设指示明显的合分位置指示。

6.系统主接线方式：BIBI

7.环网柜内预留FTU单元安装空间及接口。

四.柜体结构及特点

1.开关柜的外壳为进口敷铝锌板或冷钢板。

2.开关应具有可靠的“五防”功能，柜上有带电显示装置

3.开关柜的外壳防护等级不低于IP3X

4.每台柜面有接线方案模拟图

5.箱体外箱采用暗锁

6.箱体表面颜色：草绿（如技术协议有要求则按技术协议为准）



    上海众用电气成套有限公司前身是成立于1983年的长虹机床电气厂，有着近三十年的生产研发经验，产品被广泛应用于宝钢、武钢、青藏高原、高铁、能源回收发电、风光互补电力应用等重大项目，经常被用来替代进口品牌，并且质量稳定，近三十年五一安全事故。公司自创建以来，不断进取，持续改进，不断完善自身。主要生产：ＨＸＧＮ１５－１２交流金属封闭环网开关设备，ＭＮＳ低压抽出式开关柜、ＧＧＤ交流低压配电柜、ＹＢ系列变电站、欧式变电站等。

    公司位于上海市青浦区科技园，产品主要覆盖高低压电器、成套输配电设备、仪器仪表、工业自动化、建筑电器、LED&IC、风力和太阳能系统、能源回收发电系统等；产品主要用应于：建筑、电厂、工厂、铁路、公路、机场等交通项目，并可以为以上项目提供电气成套低碳节能解决方案。

    公司本着诚信、求实、创新、团结的企业精神，以质量求生存，以信益求发展的经营理念，客户至上，诚信服务的服务理念，平等竞争，优胜劣汰的人才理念，服务于社会，我们将以好的服务和真诚的心架起彼此的合作桥梁，携手共创电力事业灿烂的明天。







诚信认证：10 年

公司名称：上海众用电气成套有限公司

供货产地：null 浙江 null null 柳市长虹路88号
